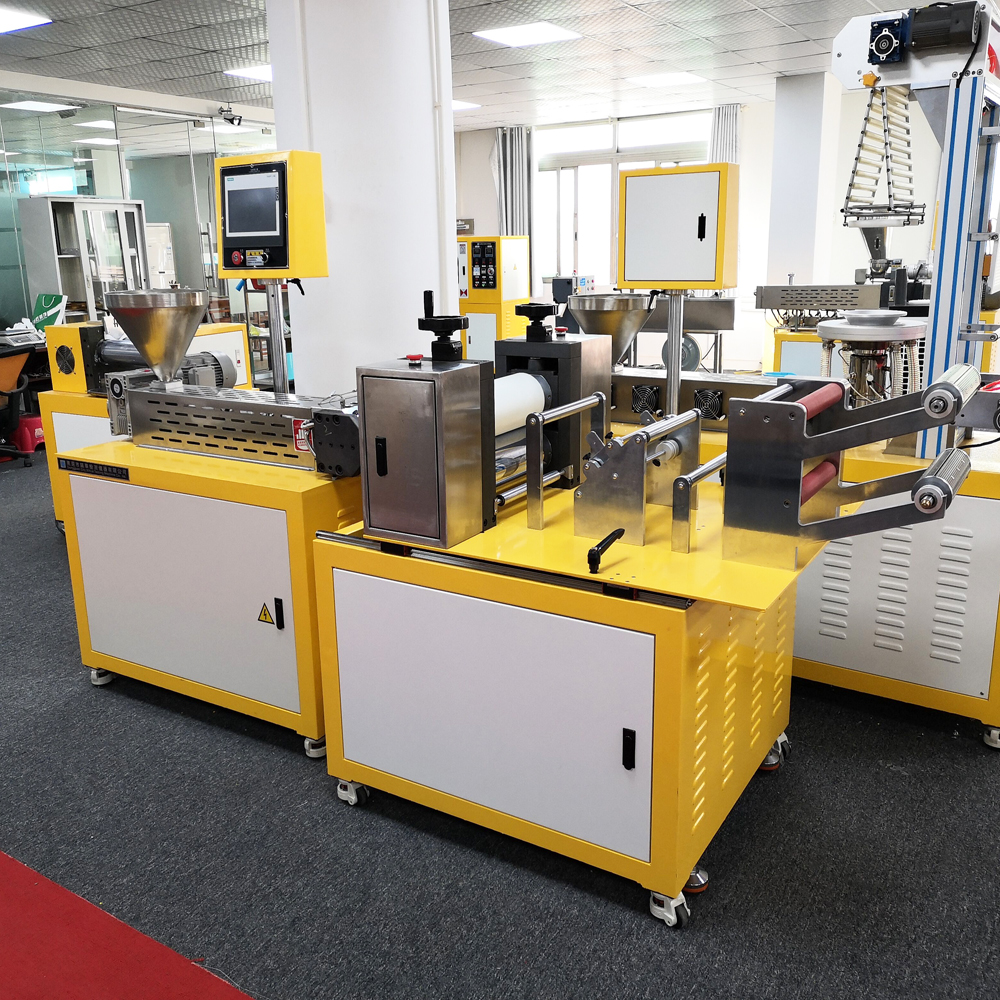

流延机生产中遇到的常见问题

一、薄膜厚度不均：从 “源头控制” 到 “在线调节” 的全流程解决思路

薄膜厚度偏差是流延生产中最易出现的问题，直接影响产品力学性能与后续加工适配性，常见原因及解决方法如下：

1. 核心原因：

• 挤出系统不稳定：螺杆转速波动、熔体压力不均，导致物料挤出量忽多忽少；
• 模头调节不当：模唇间隙未校准、局部堵塞，造成熔体流出量不一致；
• 冷却牵引不同步：冷却辊转速波动、牵引张力不均，拉伸比例失衡导致厚度偏差。

2. 解决方案：

• 检查挤出机伺服电机与变频系统，确保螺杆转速稳定；加装熔体计量泵，精准控制挤出量；
• 定期清理模头流道，使用塞尺校准模唇间隙，对局部偏差区域通过微调装置实时修正；
• 优化冷却牵引系统，采用闭环张力控制，确保冷却辊与牵引辊转速匹配。

二、膜面出现晶点 / 异物：从 “原料净化” 到 “设备清洁” 的全链条管控

1. 核心原因：

• 原料问题：原料纯度不足（含杂质）、熔融指数不稳定、水分含量过高；
• 设备污染：料筒、模头内残留旧料未清理干净，高温下分解形成焦料；
• 环境影响：车间粉尘过多，混入物料或附着在膜面。

2. 解决方案：

• 原料预处理：选用高纯度原料，使用前经干燥机处理（温度 60-80℃，时间 2-4 小时），水分控制在 0.1% 以下；加装原料过滤筛网；
• 设备清洁：换料或停机前，用清洗料彻底清理料筒、模头；每周拆检模头流道，清除积料与焦化物；
• 环境管控：车间安装防尘系统，保持洁净度，操作人员穿戴无尘服。

三、薄膜边缘卷曲：从 “冷却定型” 到 “张力平衡” 的针对性调节

1. 核心原因：

• 冷却不均：边缘冷却速度快于中间区域，收缩率差异引发卷曲；
• 张力失衡：牵引过程中边缘张力过大，导致拉伸过度；
• 原料配方问题：助剂分布不均，边缘与中间性能差异。

2. 解决方案：

• 优化冷却系统：采用分区温控冷却辊，边缘区域温度略高于中间，减缓边缘收缩；
• 调整张力参数：通过边缘牵引辊单独调节边缘张力，确保与中间区域张力一致；
• 改善原料混合：确保助剂均匀分散，必要时增加混炼时间，提升原料塑化均匀性。

四、薄膜表面划伤 / 皱折：从 “设备维护” 到 “工艺优化” 的细节把控

1. 核心原因：

• 设备部件磨损：冷却辊、牵引辊表面有划痕、杂质，或轴承磨损导致辊筒跳动；
• 张力波动：收卷张力忽大忽小，薄膜在传输中产生褶皱；
• 膜泡不稳定：流延过程中膜泡抖动，与设备部件摩擦产生划伤。

2. 解决方案：

• 定期检查辊筒表面，打磨修复轻微划痕，严重时更换镜面辊；及时更换磨损轴承，确保辊筒运行平稳；
• 采用全自动张力控制系统，收卷过程中实时调节张力，确保波动≤±2%；
• 优化膜泡稳定系统，加装气流导向装置，避免膜泡晃动与设备接触。

五、设备运行异响 / 振动：从 “机械检查” 到 “负载调节” 的故障预警

1. 核心原因：

• 机械部件松动：传动齿轮、联轴器连接松动，或地脚螺栓未固定紧；
• 轴承 / 齿轮磨损：长期高负荷运行导致轴承缺油、齿轮咬合间隙过大；
• 负载过载：投料量过大、物料粘度突然升高，电机与传动系统负荷超标。

2. 解决方案：

• 全面检查设备连接部位，紧固松动螺栓，校准齿轮与联轴器的同轴度；
• 定期更换轴承与齿轮润滑油，磨损严重时及时更换部件；
• 控制投料量与物料粘度，避免设备长期超负荷运行，加装过载保护装置，超限时自动停机报警。

六、生产效率低下：从 “设备性能” 到 “工艺参数” 的综合提升

1. 核心原因：

• 设备配置不足：挤出机功率不够、冷却效率低，无法满足高速生产需求；
• 工艺参数不合理：温度、速度、张力等参数未优化，导致生产速度上不去；
• 换产流程繁琐：不同规格产品换产时，模头调节、参数设定耗时过长。

2. 解决方案：

• 针对高产能需求，选用大规格挤出系统与高效冷却装置；
• 通过实验优化工艺参数，在保证品质的前提下提升线速度；
• 采用智能化控制系统，存储 50 + 组工艺配方，换产时一键调取参数，配合快速换模结构，换产时间缩短至 30 分钟内。
